Motores cadeneros: funcionamiento, ventajas y componentes
¿Qué es un motor cadenero?
Un motor cadenero es aquel donde el árbol de levas (o los árboles de levas) está ubicado en la culata, por encima de la cámara de combustión. El cigüeñal transmite movimiento a esos árboles mediante una cadena de distribución, de modo que las válvulas se abren y cierran sincronizadas con los movimientos del pistón. Cuando solo hay un árbol se llama OHC (Over Head Camshaft), y cuando hay dos, DOHC (Double Over Head Camshaft).
¿Cómo funciona un motor cadenero?
Conoce su mecánica
- El cigüeñal convierte el movimiento lineal del pistón en rotación.
- Esa rotación mueve la cadena de distribución.
- La cadena transmite giro a los piñones del árbol de levas en la culata.
- Los lóbulos del árbol empujan balancines (o taqués) que accionan las válvulas de admisión y escape.
- Los tensores y guías regulan la tensión de la cadena para mantener sincronía.
Componentes principales de un motor cadenero
- Árbol de levas (en culata): coordina la apertura de válvulas.
- Piñones o sprockets: engranajes que transmiten el giro.
- Cadena de distribución: elemento metálico que une cigüeñal y árbol de levas.
- Tensores y guías de cadena: mantienen la tensión y reducen vibraciones.
- Balancines: transmiten el movimiento de los lóbulos a las válvulas.
- Válvulas y resortes: regulan la entrada y salida de gases.
- Culata, pistón, biela y cigüeñal: conforman el conjunto mecánico que convierte energía en movimiento.
Motor cadenero vs motor varillero (OHC vs OHV)
Diferencias entre ambos
La diferencia esencial entre motor varillero (OHV) y motor cadenero (OHC/DOHC) radica en cómo el árbol de levas acciona los balancines y las válvulas. En un motor varillero, el árbol de levas está ubicado dentro del bloque del motor (no en la culata), y su movimiento se transmite a las válvulas mediante varillas empujadoras. En cambio, un motor cadenero usa cadena de distribución, piñones, tensores y guías para mover el árbol de levas directamente en la culata.
Ventajas de los motores cadeneros vs los varilleros
Un motor cadenero (OHC o DOHC) cuenta con el árbol de levas en la culata, justo sobre la cámara de combustión. Esto reduce la distancia entre las levas y las válvulas, eliminando piezas intermedias como las varillas que usan los motores varilleros (OHV).
Esa diferencia estructural le da varias ventajas reales:
- Menos masa móvil: al no usar varillas ni taqués largos, el motor puede girar más rápido sin perder sincronía.
- Mayor rendimiento a altas revoluciones: los motores cadeneros responden mejor en aceleraciones y mantienen potencia en rangos de RPM altos.
- Menor desgaste mecánico: menos piezas móviles significa menos fricción interna y, con buena lubricación, una vida útil más larga.
- Funcionamiento más suave y silencioso: el sistema de cadena reduce vibraciones y ruidos metálicos.
- Mayor precisión de válvulas: la sincronía directa entre cigüeñal y árbol de levas mejora la eficiencia en combustión y emisiones.
Por eso los motores cadeneros dominan el diseño de las motocicletas modernas, desde scooters hasta deportivas de alto desempeño.
Desventajas contra los varilleros
No todo es ventaja. Su diseño también implica mayor complejidad y costo de mantenimiento:
- Estructura más compleja: requiere precisión en el montaje y alineación del sistema de distribución.
- Mayor tamaño y peso en la parte superior del motor: el conjunto de árbol, cadena y culata ocupa más espacio.
- Lubricación crítica: la cadena y los engranajes deben mantenerse bien lubricados; un fallo puede provocar desgaste o desincronización.
- Mantenimiento más técnico: tensar la cadena, ajustar válvulas o reemplazar tensores exige conocimientos y herramientas especializadas.
- Costo de reparación superior: al tener más componentes y mayor precisión, la mano de obra y refacciones suelen ser más caras.
Aun con estas desventajas, la mayoría de los fabricantes prefieren motores cadeneros porque ofrecen mayor eficiencia y confiabilidad, especialmente en motos que buscan equilibrio entre potencia, suavidad y durabilidad.
¿Cómo saber si tu moto tiene un motor cadenero?
cómo se ve

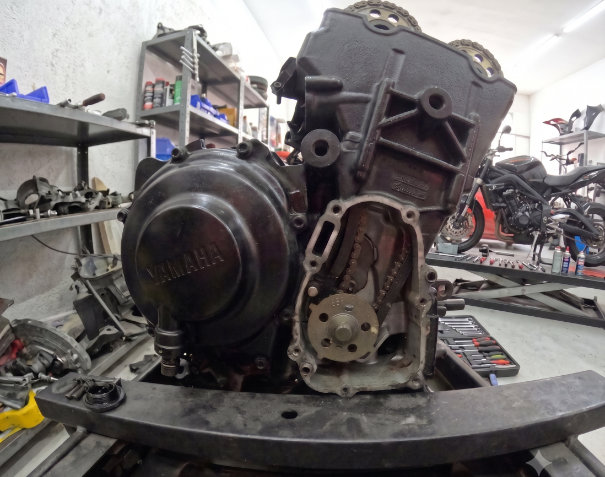

Cuando el motor está abierto o parcialmente visible, es posible distinguir su tipo a simple vista.
En un motor varillero (OHV) verás varillas empujadoras y una tapa metálica que cubre todo el sistema de distribución.

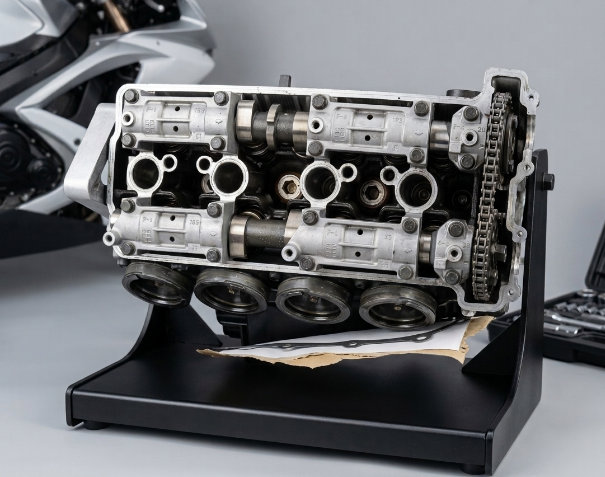

En cambio, en un motor cadenero (OHC o DOHC) notarás que el árbol de levas está montado en la culata, justo arriba de la cámara de combustión, y que una cadena de distribución conecta el cigüeñal con los piñones del árbol.
Esa cadena suele tener un tensor y guías visibles, sobre todo en motores modernos.
Si alcanzas a ver el engranaje superior del árbol de levas, estás frente a un motor cadenero.
Manual y código
La forma más sencilla de confirmarlo sin abrir el motor es revisar el manual de usuario o el manual de servicio.
Casi todas las marcas indican el tipo de distribución en la sección de especificaciones, con frases como:
Motor monocilíndrico, 4 tiempos, OHC
Motor 2 cilindros, 4 tiempos, DOHC
Recordemos:
- OHC (Over Head Camshaft) → motor cadenero de un solo árbol de levas.
- DOHC (Double Over Head Camshaft) → motor cadenero de doble árbol de levas.
- OHV (Over Head Valve) → motor varillero, con el árbol en el bloque y varillas que empujan las válvulas.
Si el manual no está disponible, puedes buscar el código grabado del motor (en el bloque o en la base del cilindro) y consultarlo en línea. Sitios como Manualslib, Motomanual o los portales de las propias marcas ofrecen diagramas y fichas técnicas sin necesidad de abrir el motor.
⚠️ Antes de desmontar cualquier parte, confirma que no afectas la garantía de tu motocicleta y consulta siempre fuentes oficiales.
Mantenimiento de motor cadenero
Revisión y ajuste
Los motores cadeneros tienen más piezas móviles que un varillero, por lo que su mantenimiento debe ser más preciso.
Algunos puntos básicos:
- Mantén los servicios regulares (aceite, filtros, bujía) al día.
- Verifica la tensión de la cadena de distribución y el estado de los piñones.
- Comprueba la sincronización entre cigüeñal y árbol(es) de levas.
- Limpia el área de la cadena y revisa que el tensor automático o mecánico funcione correctamente.
Una cadena floja o mal sincronizada puede provocar ruido metálico, pérdida de potencia o incluso dañar válvulas y pistón.
Lubricación y tensión de la cadena
La cadena de distribución está bañada en aceite del motor, por eso la calidad y frecuencia del cambio de aceite son esenciales.
Su vida útil depende de la marca, el uso y el mantenimiento, pero en condiciones normales puede durar entre 60 000 y 100 000 km antes de requerir reemplazo.
No debe confundirse con la cadena de transmisión trasera: esta cadena trabaja dentro del motor y tiene tolerancias mucho más precisas.
Si escuchas golpeteos metálicos o el motor pierde sincronía, el problema suele estar en el tensor o en el desgaste de los piñones.
Ejemplos y usos comunes
Los motores cadeneros son el estándar en:
- Motonetas modernas, muchas con transmisión por banda aparte del motor.
- Scooters de media cilindrada, que buscan equilibrio entre potencia y suavidad.
- Motocicletas deportivas y touring.
Motocicletas famosas
Los motores cadeneros son el estándar actual en motocicletas de calle y deportivas. Algunos ejemplos destacados que se siguen comercializando en 2025:
- Yamaha FZ25: monocilíndrico SOHC (cadenero), confiable, de consumo moderado y mantenimiento sencillo.
- Bajaj Pulsar NS200: motor SOHC de 4 válvulas con refrigeración líquida; excelente equilibrio entre potencia y fiabilidad.
- Italika DM200/250: motor monocilíndrico OHC, versátil para uso dual-sport urbano o de terracería ligera.
En la gama alta, modelos como la Yamaha YZF-R1, BMW S1000RR y Honda CBR1000RR-R montan motores DOHC de cuatro cilindros en línea, con doble árbol de levas y cadena de distribución de precisión, capaces de superar las 13 000 RPM sin perder sincronización.
Glosario rápido de términos
- Cadena de distribución: mantiene sincronizado el movimiento entre el cigüeñal y el árbol de levas.
- Piñón (sprocket): engranaje que transmite el giro de la cadena.
- Tensor: dispositivo que regula la tensión de la cadena.
- Guías de cadena: superficies que evitan vibraciones y desgaste excesivo.
- Árbol de levas en culata (OHC/DOHC): controla directamente las válvulas de admisión y escape.
- Balancines: transmiten el empuje de las levas hacia las válvulas.
- Culata: parte superior del motor donde se alojan válvulas, árbol de levas y cámara de combustión.
